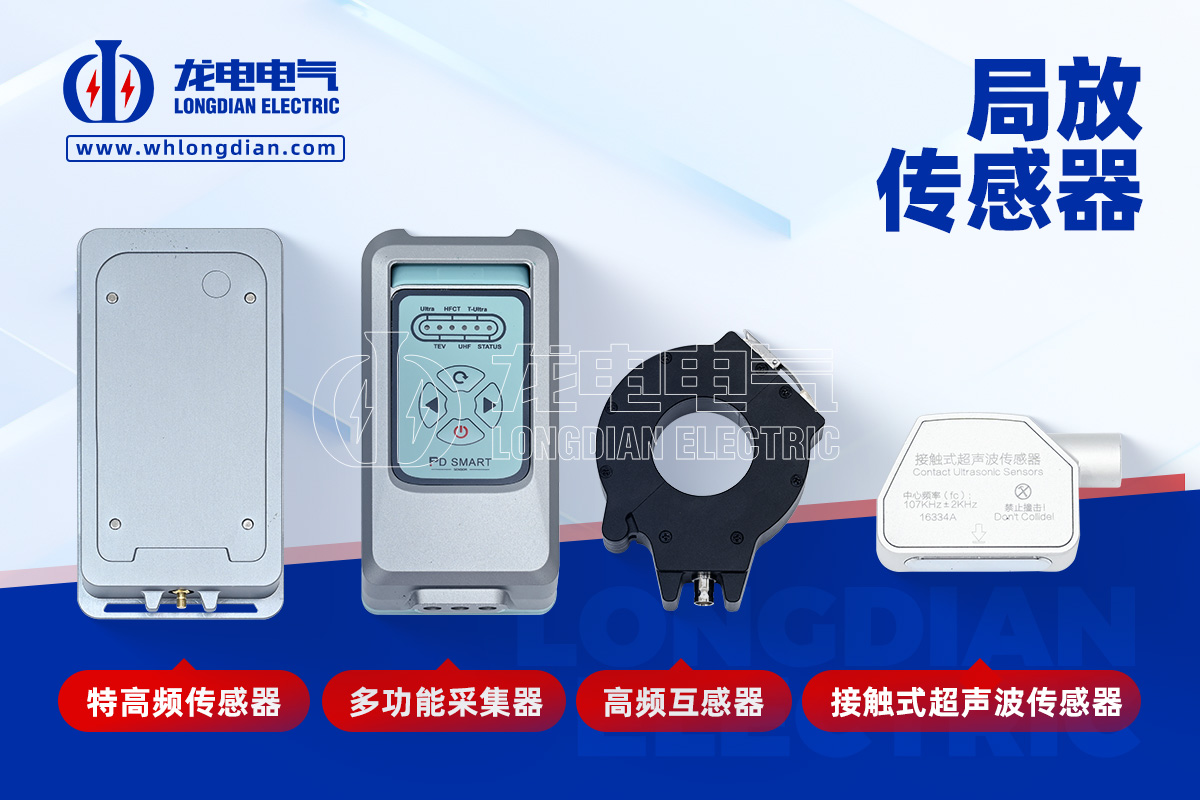

在電力設備絕緣狀態監測中，局部放電測量儀是識別內部缺陷與老化隱患的重要工具。其檢測原理是通過采集設備運行時產生的微弱放電信號，分析波形、頻率與能量特征，從而判斷放電類型與位置。而在這一過程中，傳感器的選擇與性能起著決定性作用。不同類型的局放信號（電磁波、超聲波、地電波等）需要不同的傳感器來采集，正確選型才能實現精準檢測。

首先是地電波傳感器（TEV傳感器）。地電波是開關柜、母線等金屬外殼設備在內部局部放電時沿金屬表面?zhèn)鞑サ母哳l信號，一般頻率在數十MHz范圍。地電波傳感器通過貼附在設備金屬外殼上檢測這種表面電流信號，能有效發現金屬封閉開關柜、環網柜等設備內部的局部放電。該方法靈敏度高、安裝簡便、可帶電檢測，是現場巡檢的常用手段之一。

其次是接觸式超聲波傳感器。局部放電除電磁信號外，還會伴隨機械振動與聲波輻射。接觸式超聲波傳感器利用壓電陶瓷元件，將設備表面振動信號轉換為電信號，適用于電纜終端、變壓器外殼、套管、絕緣子等部位的檢測。它能有效識別氣隙放電、沿面放電等類型，定位精度高，是局部放電定位分析的重要輔助手段。

與之對應的非接觸式超聲波傳感器（又稱空氣耦合式超聲波探頭），通過空氣傳播的超聲波來檢測放電信號，常與拋物面收聲器或指向性麥克風配合使用。操作人員無需接觸設備，即可遠距離探測到放電點位置和聲源強度，尤其適用于高壓帶電設備或狹窄空間的安全檢測。

第三類是特高頻（UHF）傳感器。該類傳感器檢測避雷器、變壓器或GIS設備中局部放電產生的電磁輻射信號，其頻率范圍通常在300MHz～3GHz。UHF檢測具有抗干擾能力強、定位精度高、適合在線監測等優點，是當前GIS局放檢測的主流手段之一。UHF傳感器常通過安裝在GIS腔體的專用檢測接口或天線端口來接收信號。

第四類是高頻電流互感器（HFCT傳感器）。HFCT通過感應導體中的暫態放電電流來采集信號，適用于電纜終端、接地線等位置。該傳感器能捕捉到10kHz～20MHz范圍的脈沖電流信號，廣泛用于電纜系統的局部放電在線監測和定位分析。HFCT具有安裝方便、檢測靈敏的特點，可與多通道局放檢測系統配合使用，實現多點同步分析。

最后是聚波器（信號合成器）。在實際測試中，為了提高信噪比、增強檢測靈敏度，往往需要對多個傳感器的信號進行聚合分析。聚波器的作用就是將來自不同通道、不同傳感器的局放信號進行整合、濾波與放大，從而提取最有代表性的局放特征量。配合先進的數字信號處理算法，可實現多維度信號融合分析，提高局放定位精度與識別能力。

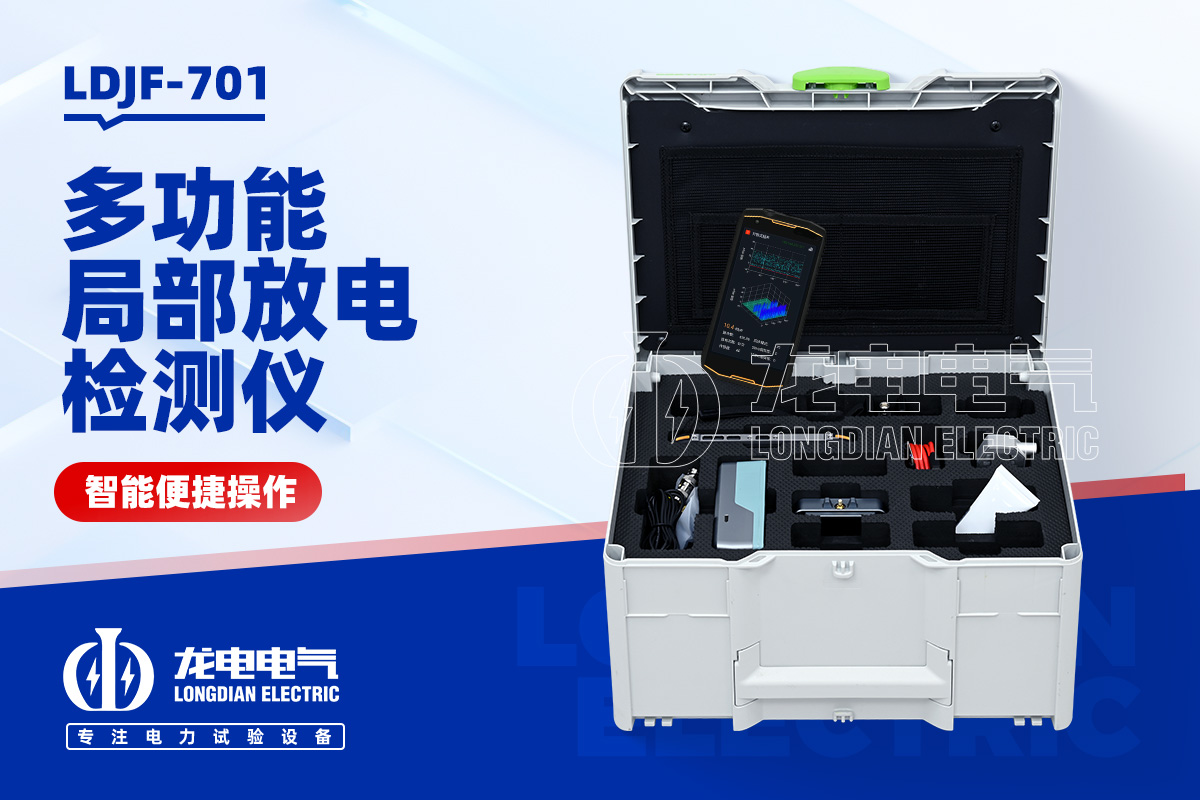

武漢龍電電氣作為專業電力檢測設備制造企業，長期專注于局部放電檢測技術研究。其LDJF系列局部放電測量儀可兼容多種傳感器類型，包括TEV、UHF、HFCT、超聲波等，支持多通道同步采樣與信號聚合分析。儀器具備高靈敏度、強抗干擾、操作簡便等特點，可應用于變壓器、GIS、開關柜、電纜及發電機等多種電力設備的局放檢測與狀態評估。

綜上所述，局部放電測量儀的傳感器類型多樣，各有適用場景。地電波用于金屬外殼設備，超聲波用于表面與空氣放電，UHF適合GIS檢測，HFCT專注電纜與接地電流信號，而聚波器則用于信號整合與精確分析。在實際選型中，應根據設備類型、檢測環境與精度要求綜合配置傳感器，以實現最佳的檢測效果。而選擇武漢龍電電氣這樣具備多傳感融合技術和豐富工程經驗的廠家，將能大幅提升局部放電檢測的可靠性與效率。
